AQUÍ se muestra el conexionado del cableado de
red necesario para montar nuestras redes de datos para un conector RJ-45.
Para un cableado PUNTO A PUNTO
tenemos dos posibilidades definidas por dos normativas como indican los esquemas
y para un cableado CRUZADO podemos seguir el esquema de la figura
inferior que consiste en mezclar las 2 normas anteriores (en un extremo seguimos
la norma 568-A y en el otro la 568-B:
|
|
|
|
Normativa 568-A
|
Conector 1
|
Conector 2
|
| 1- Blanco
Verde |
1- Blanco
Verde |
| 2- Verde |
2- Verde |
| 3- Blanco
Naranja |
3- Blanco
Naranja |
| 4- Azul |
4- Azul |
| 5- Blanco Azul |
5- Blanco Azul |
| 6- Naranja |
6- Naranja |
| 7- Blanco
Marrón |
7- Blanco
Marrón |
| 8- Marrón |
8- Marrón |
|
Normativa 568-B
|
Conector 1
|
Conector 2
|
| 1- Blanco
Naranja |
1- Blanco
Naranja |
| 2- Naranja |
2- Naranja |
| 3- Blanco
Verde |
3- Blanco
Verde |
| 4- Azul |
4- Azul |
| 5- Blanco Azul |
5- Blanco Azul |
| 6- Verde |
6- Verde |
| 7- Blanco
Marrón |
7- Blanco
Marrón |
| 8- Marrón |
8- Marrón |
|
|

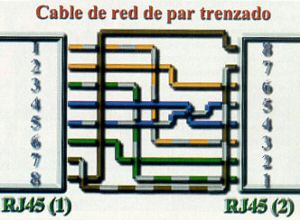

Cableado CRUZADO (ver
dibujo)
|
Conector 1 (B)
|
Conector 2 (A)
|
| 1- Blanco Naranja |
1- Blanco Verde |
| 2- Naranja |
2- Verde |
| 3- Blanco Verde |
3- Blanco Naranja |
| 4- Azul |
4- Azul |
| 5- Blanco Azul |
5- Blanco Azul |
| 6- Verde |
6- Naranja |
| 7- Blanco Marrón |
7- Blanco Marrón |
| 8- Marrón |
8- Marrón |
|
 |
|
Desdoblador de cable de Macho RJ45 a 2 hembras RJ-45
|
Conector 1
|
Conector 2
|
RJ45 macho
|
| 1- Blanco Naranja |
1-Blanco Azul |
1- Blanco Naranja |
| 2- Naranja |
2- Azul |
2- Naranja |
| 3- Blanco Verde |
3- Blanco
Marrón |
3- Blanco Verde |
| |
|
4- Azul |
| |
- |
5- Blanco Azul |
| 6- Verde |
6- Marrón |
6- Verde |
| |
|
7- Blanco Marrón |
| |
|
8- Marrón |
|
Funciones de cada cable
| Nº PIN |
Nº Par |
Función |
Color del hilo |
10/100
Base T |
100 base T4
1000 Base T |
| 1 |
2 |
Transmite |
Blanco Naranja |
Si |
Si |
| 2 |
2 |
Transmite |
Naranja |
Si |
Si |
| 3 |
3 |
Recibe |
Blanco Verde |
Si |
Si |
| 4 |
1 |
No util |
Azul |
No |
Si |
| 5 |
1 |
No util |
Blanco Azul |
No |
Si |
| 6 |
3 |
Recibe |
Verde |
Si |
Si |
| 7 |
4 |
No util |
Blanco Marrón |
No |
Si |
| 8 |
5 |
No util |
Marrón |
No |
Si |
|
